多孔三氧化鎢薄膜的電致變色性能

【中鎢在線新聞網(wǎng)-鎢新聞】

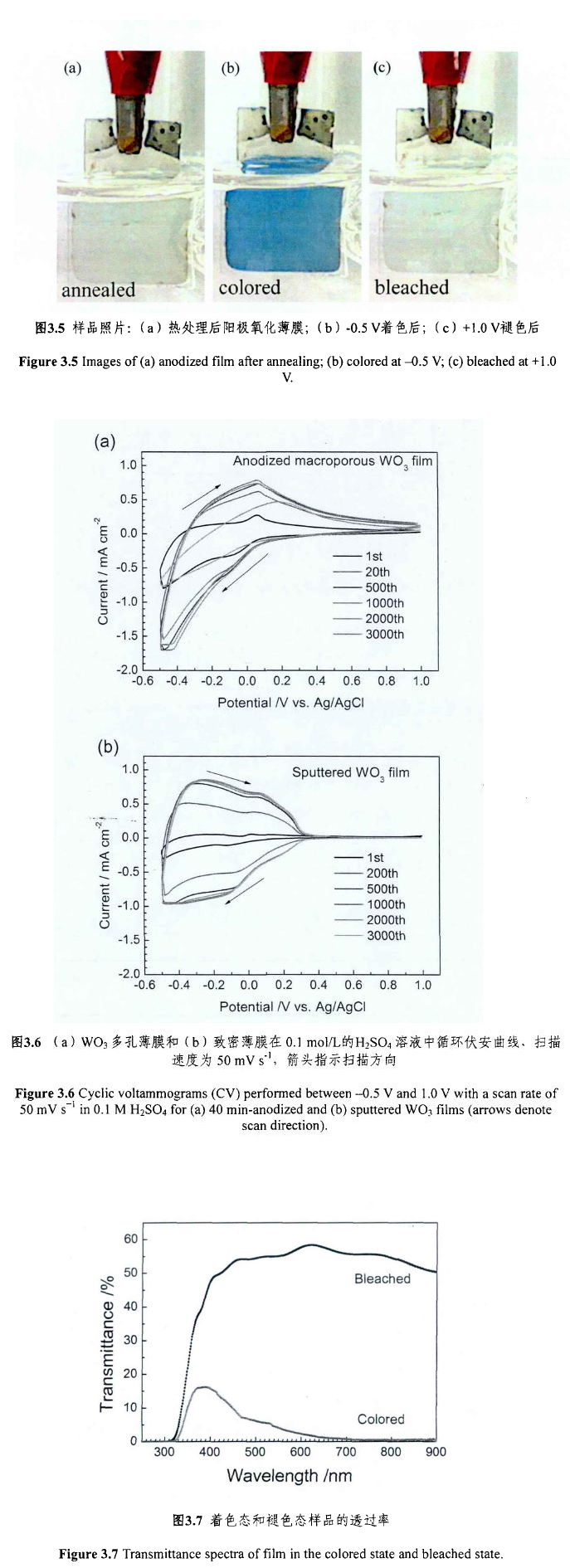

WO3多孔薄膜和致密薄膜在0.1molL-1的H2SO4溶液中循環(huán)伏安曲線如圖3.6所示，掃描速度為50mVs-1。當(dāng)電壓從1.0V掃描至-0.5V時，WO3多孔薄膜從透明(褪色態(tài))變成深藍(lán)色(著色態(tài))，如圖3.5b-c所示。其著色態(tài)和褪色態(tài)在可見光波段的透過率如圖3.7所示，其光譜調(diào)制范圍可達(dá)50%以上。WO3多孔薄膜的循環(huán)伏安曲線在20次循環(huán)后達(dá)到了穩(wěn)定態(tài)，而致密薄膜需要幾百個循環(huán)。這是由于多孔薄膜具有更大的與電解液的接觸面積，從而使H+離子獲得更多的嵌入通道。在穩(wěn)定態(tài)，多孔薄膜的峰值電流也要高于致密薄膜。計算第1000次循環(huán)時兩種薄膜的陰極電荷(cathodic charge,Qc)和陽極電荷(anodic charge,Qa)可知，對于多孔薄膜，Qc=13.1mCcm-2,Qa=10.5mCcm-2;而對于致密薄膜，Qc=10.7mCcm-2,Qa=7.4mCcm-2，可知多孔薄膜可容納更多離子。同時可以通過計算陽極電荷與陰極電荷的比值(Qa/Qc)來評價電致變色薄膜的可逆性，多孔和致密薄膜的比值分別為80%和69%，表明多孔薄膜具有更好的可逆性。兩種薄膜均保持2000次的循環(huán)性能(峰電流保持穩(wěn)定)，但是多孔薄膜此后衰減比較嚴(yán)重，這是由于多孔結(jié)構(gòu)會加速其在硫酸電解液中的溶解。

鎢制品生產(chǎn)商、供應(yīng)商：中鎢在線科技有限公司

詳情查閱：www.tungsten-oxide.com

訂購電話：0592-5129696短信咨詢：15880262591

電子郵件：sales@chinatungsten.com

鎢圖片網(wǎng)站：http://image.chinatungsten.com

鎢視頻網(wǎng)站：http://v.chinatungsten.com

鎢新聞、價格手機(jī)網(wǎng)站，3G版：http://3g.chinatungsten.com

關(guān)注微信公眾號“中鎢在線”，了解每日鎢鉬最新價格
