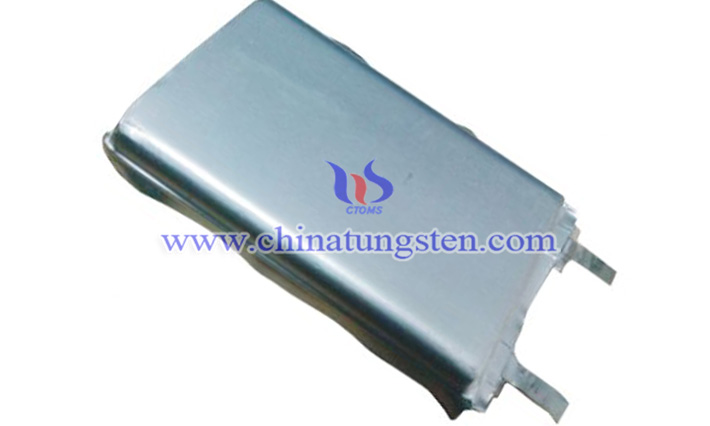

軟包裝鋰電池稍有氣脹現(xiàn)象就會(huì)影響用相關(guān)電器設(shè)備使用，降低電池各方面電化學(xué)性能，嚴(yán)重時(shí)將會(huì)撐破包裝鋁箔，造成漏液腐蝕危險(xiǎn)，因此對(duì)一些想要真正解決該問題的人來說，瞭解脹氣原因極其有必要。
脹氣原因極：
1、封裝不良，主要表現(xiàn)Top sealing 和Degassing居多，Top sealing主要是Tab位密封不良，Degassing主要是分層（包括受電解液和凝膠影響導(dǎo)致PP與Al脫離）。
2、Pocket表面破損，電池芯在流拉過程中，受到異常損壞或人為破環(huán)導(dǎo)致Pocket破損（如針孔）而使水分進(jìn)入電池芯內(nèi)部。
3、角位破損，由於折邊角位鋁的特殊變形，氣袋晃動(dòng)會(huì)扭曲角位導(dǎo)致Al破損（電池芯越大，氣袋越大，越易破損），失去對(duì)水的阻隔作用。
4、電芯內(nèi)部水含量超標(biāo)，電解液會(huì)失效在化成或Degassing後產(chǎn)生氣體。
5、化成流程異常，錯(cuò)誤的化成流程會(huì)導(dǎo)致電池芯發(fā)生脹氣。
6、SEI膜不穩(wěn)定，電池芯在容量測(cè)試充放電過程中發(fā)射功能輕微脹氣。
7、過充放，由於流程或機(jī)器或保護(hù)板的異常，使電池芯被過充或過度放電，電池芯會(huì)發(fā)生嚴(yán)重鼓氣。
8、短路，由於操作失誤導(dǎo)致帶電電芯兩Tab接觸發(fā)生短路，電池芯會(huì)發(fā)生鼓氣同時(shí)電壓迅速下降，Tab會(huì)被燒黑。
9、內(nèi)部短路，將導(dǎo)致電芯迅速放電發(fā)熱同時(shí)嚴(yán)重鼓氣。
10、腐蝕，電池芯發(fā)生腐蝕，鋁層被反應(yīng)消耗，失去對(duì)水的阻隔作用，發(fā)生脹氣。
11.真空抽氣異常，系統(tǒng)或機(jī)器的原因?qū)е抡婵斩犬惓egassing抽氣不徹底；Vacuum Sealing的熱輻射區(qū)過大，導(dǎo)致Degassing抽氣刺刀不能有效地刺破Pocket袋而導(dǎo)致抽氣不乾淨(jìng)。
