高純偏鎢酸銨是一種主含量非常高而雜質(zhì)含量非常低的鎢化合物，因有獨特的物理化學(xué)性質(zhì)而廣泛應(yīng)用于日常生活中，如作為防火織物的生產(chǎn)原料。那高純偏鎢酸銨應(yīng)如何制備更容易呢？
一種偏鎢酸銨的新制備方法，其以仲鎢酸銨為原料，經(jīng)過浸出步驟和濃縮步驟得到偏鎢酸銨產(chǎn)品，該方法特征在于，對偏鎢酸銨原料直接實施浸出步驟；并且在濃縮步驟之后，通過噴霧干燥步驟，而得到偏鎢酸銨產(chǎn)品。其具體特點如下：
（1）濕仲鎢酸銨浸出：以濕仲鎢酸銨（含水量5?10%）為原料與稀硝酸混和，控制溶液 pH值在 3?5，制備稀偏鎢酸銨溶液。
（2）稀偏鎢酸銨溶液轉(zhuǎn)化為濃偏鎢酸溶液：步驟（1）制備的稀偏鎢酸銨溶液靜置陳化2~6小吋，通過一級過濾，制得濾液1；將上述濾液1多次泵入反應(yīng)釜加溫濃縮， 每次泵入濾液1要用1:4~1:6氨水調(diào)整溶液pH值3?4；當(dāng)溶液比重達到1.8~2.2吋， 停止泵入濾液1，冷卻1~4小吋，進行二級過濾，得到濾液2；將上述濾液2泵入澄清槽，靜置陳化5~12小吋后，放料通過吸濾器進行三級過濾，制備濃偏鎢酸銨溶液。

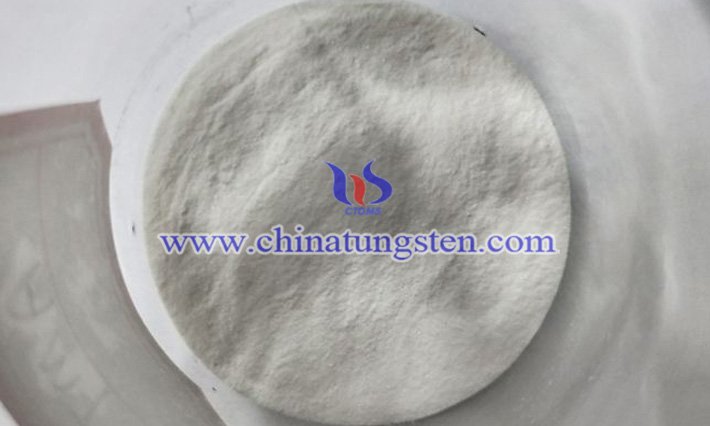

（3）濃偏鎢酸銨溶液噴霧干燥：將步驟（2）制備的濃偏鎢酸銨溶液釆用國內(nèi)生產(chǎn)的先進高速離心噴霧干燥設(shè)備或通過噴淋霧化干燥設(shè)備干燥制備偏鎢酸銨粉末產(chǎn)品。
該制備方法注意事項：
1）所述濃偏鎢酸銨溶液噴霧干燥步驟中，干燥條件為進風(fēng)溫度220?280°C，出風(fēng)溫度110? 160°C, 給料速度300?400kg/h。
2）所述濃偏鎢酸銨溶液噴霧干燥步驟中釆用高速離心噴霧干燥設(shè)備和噴淋霧化設(shè)備。
與現(xiàn)有技術(shù)相比，該生產(chǎn)方法省略了焙燒過程，不必用回轉(zhuǎn)爐設(shè)備，減少固定投資，每噸產(chǎn)品可節(jié)約電120度，實收率可提高3%，降低了生產(chǎn)成本。
