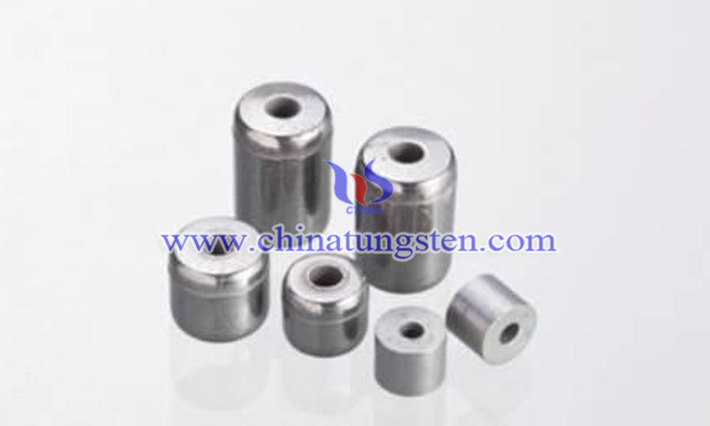

與稀土鎢電極（鈰鎢、鑭鎢、釔鎢和釷鎢電極）一樣，鋇鎢電極同樣可以簡單的理解成是一種向純鎢電極中添加堿土金屬鋇的電極產(chǎn)品，其因物理性質(zhì)與化學(xué)性質(zhì)較為優(yōu)越的原因，常用于氙氣閃光燈領(lǐng)域。
相對于純鎢電極材料（鎢含量大于99.5%）來說，鋇鎢電極擁有更低的電子逸出功（φ=1.6 ev）、更高的電子電流密度（10A/cm2）、更好的啟動性能，以及更佳的耐低溫性能等特點(diǎn)，因此常作為攝影燈、電子卡口燈、嫩膚除毛美容燈、太陽能檢測儀、泵浦光源燈、電脈沖殺菌、工業(yè)計(jì)數(shù)燈、指示燈和信號燈等中的電極材料。
鋇鎢電極可以用浸漬法進(jìn)行制備，不過該方法存在操作復(fù)雜和加工困難的不足。浸漬法生產(chǎn)鋇鎢電極的過程如下：

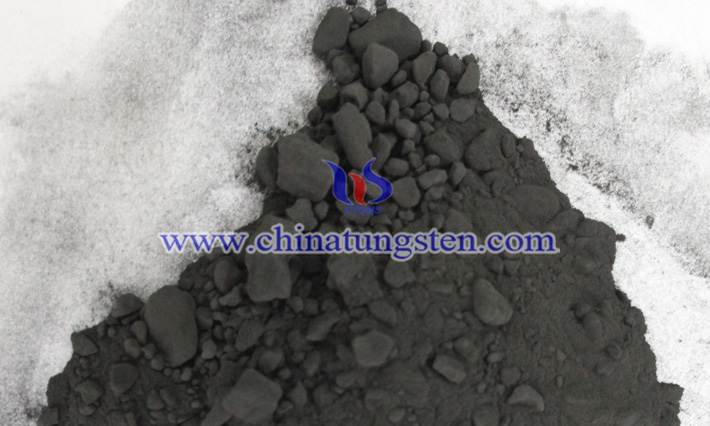

（1）鎢海綿體的制備：原料：鎢粉（250目/cm2）97g，石蠟3g，航空汽油30~40cc，甘油；制備過程：將汽油倒入石蠟中，使石蠟熔化，再倒入鎢粉中（180℃左右），迅速攪拌，直到聞不到汽油味為止，然后壓制成塊，然后將壓制好的產(chǎn)品進(jìn)行低溫?zé)Y(jié)，燒結(jié)溫度升高到600℃之前是以100~150℃/小時(shí)的速度，在600~1400℃時(shí)是以200℃/小時(shí)的速度，當(dāng)成型時(shí)溫度大約1700℃，最后進(jìn)行高溫?zé)Y(jié)（2000℃）半小時(shí)左右。
（2）發(fā)射材料：將鋁酸鋇放入100℃的烘箱中進(jìn)行烘烤，然后將其磨碎壓制成塊放入鉬舟中加入Al2O3進(jìn)行燒結(jié)，當(dāng)燒結(jié)溫度達(dá)到為了700~800℃時(shí)，保溫1小時(shí)，當(dāng)燒結(jié)溫度在1400℃時(shí)，保溫2小時(shí)，當(dāng)燒結(jié)成塊后將其磨碎得到成品。
（3）浸漬式鋇鎢電極：將鋁酸鋇放入硝化棉中攪拌調(diào)成糊狀，涂在鎢海綿體表面，將其燒至1750℃，直至產(chǎn)品表面顏色呈現(xiàn)淡綠色，然后將燒結(jié)好的電極放入石英容器中抽真空烤高頻后制得成品，最后將電極置于干燥真空環(huán)境中存放。
