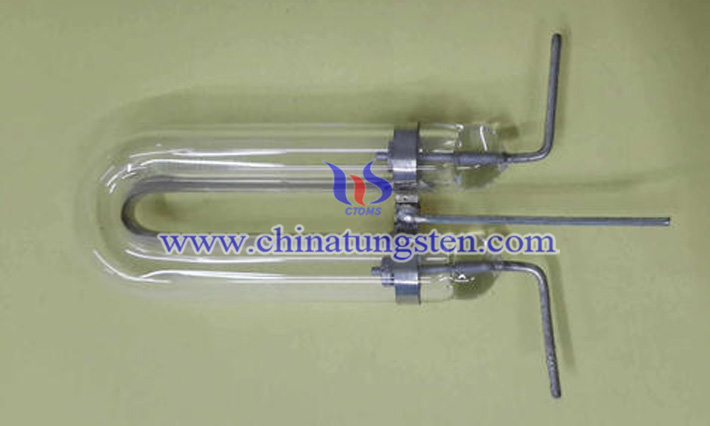

利用鋇鎢合金制成的鋇鎢電極在氙氣閃燈中有著十分廣泛的應(yīng)用前景。目前，普遍用鎢海綿體浸漬法來(lái)生產(chǎn)鋇鎢電極，不過(guò)其存在制備過(guò)程復(fù)雜，生產(chǎn)成本較高的缺點(diǎn)。針對(duì)上面的問(wèn)題，現(xiàn)代科學(xué)家們?cè)O(shè)計(jì)出來(lái)一種新的鋇鎢電極生產(chǎn)方法。
一種新的鋇鎢電極生產(chǎn)方法，包括以下步驟：
1）使用揮發(fā)性溶劑將石蠟溶解，得到石蠟溶液；

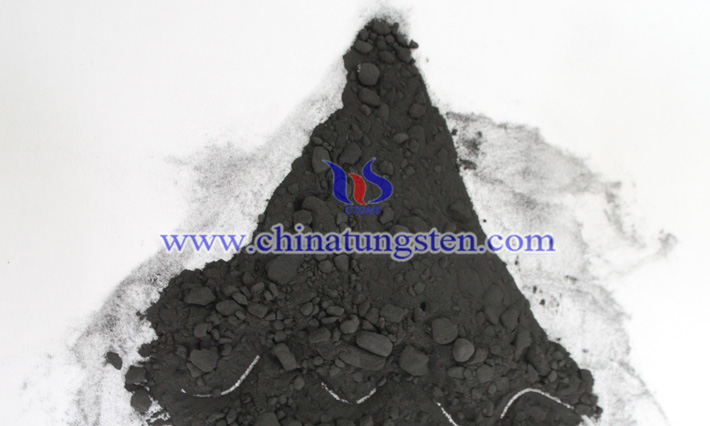

2）將Ba(Ca)ZrO3粉（鋯酸鋇/鈣粉）與鎢粉、石蠟溶液混合均勻，去除溶劑，將得到的混合粉末倒入電極模具，壓制；
3）將壓制好的電極以100-150°C /小時(shí)的速度升溫到500-600°C后，再以190-200°C/小時(shí)加溫到1300-1500°C，保溫0.6-1.3小時(shí)，再加溫到1800-2000°C，保溫15-30分鐘；
4）將電極于1250-1350°C下燒氫處理10-20min，得到鋇鎢電極。
該鋇鎢電極合成方法的注意事項(xiàng)：
（1）Ba(Ca)ZrO3粉、鎢粉和石蠟的比例約為5.7 :88.96 :2.4（品質(zhì)比）；所述鎢粉中摻0.25%的鎢粉，0.35%的Al2O3粉，鎢粉的目數(shù)為200-300 目。添加Al2O3粉的目的是提高電極的機(jī)械強(qiáng)度，減小膨脹系數(shù)。
（2）步驟1）中溶解石蠟的揮發(fā)性溶劑可以用常規(guī)的有機(jī)揮發(fā)性溶劑，如汽油等。
（3）步驟2）中壓制的壓力為12-16T/cm2。
（4）如果燒氫處理后電極表面顏色發(fā)暗、發(fā)黑，可以將電極重新置于真空電阻爐中加熱至1800-2000°C，保溫15-30分鐘即可，這樣可以有效地保證產(chǎn)品的質(zhì)量。
相對(duì)于浸漬法來(lái)說(shuō)，該生產(chǎn)方法具有操作更簡(jiǎn)單，產(chǎn)品質(zhì)量更易于控制的優(yōu)點(diǎn)。
