三氧化鎢樹狀等級陣列的形貌和結構表征

 【中鎢在線新聞網-鎢新聞】

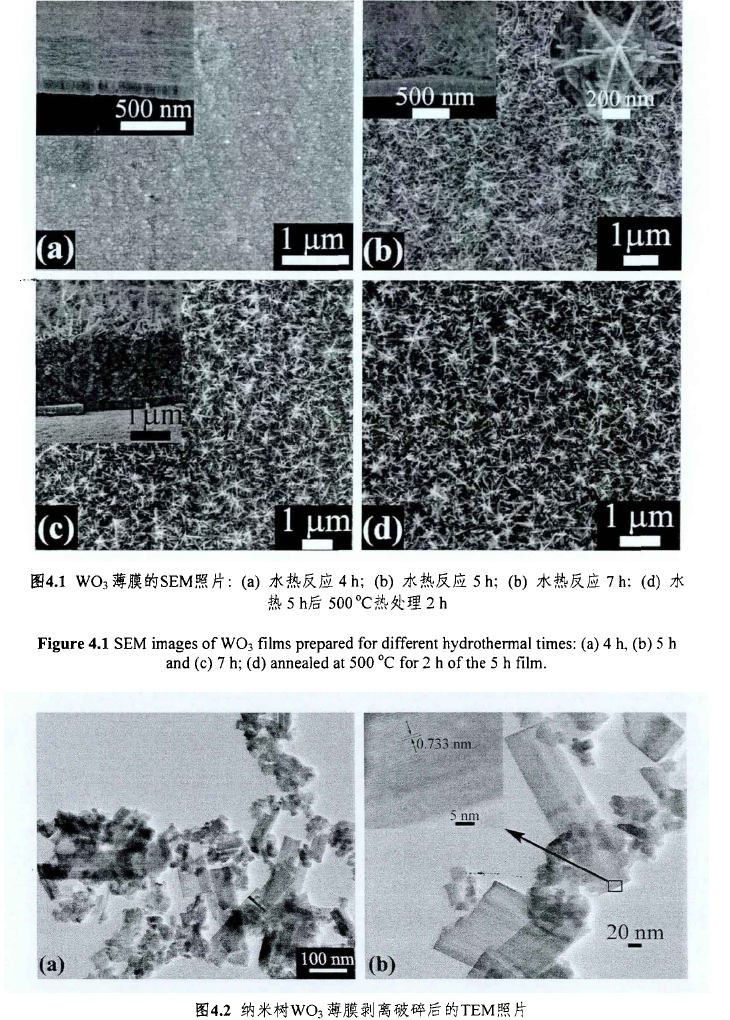

為了研究水熱反應時間對WO3薄膜的生長的影響，將不同時間制備的樣品進行了掃描電鏡觀察，如圖4.1所示。從截面形貌SEM照片可以看出，所制備的薄膜均含有一層約200nm左右的致密層，這可能是預氧化形成。對于水熱反應時間為4h的樣品，除了致密層之外，沒有形成其他結構。而對于5h的樣品，在致密層之上生長了一層約550 nm厚的樹狀等級結構陣列。延長反應時間至7h后，該層厚度增加至1.6 um，其表面仍然保留樹狀等級結構陣列，但是內部變得密實。這是由于隨著水熱反應時間的延長，具有等級分形結構的“樹枝”持續生長并衍生出新的樹枝，相互交叉堆積呈密實層。而對于5h的樣品，其厚度較薄，樹狀結構尚未發生明顯的相互堆積，大多數的“納米樹”垂直于基底生長，從而具有多孔性的表面。放大的SEM照片顯示，每一棵“納米樹”由數根(典型的是六根)納米片狀“樹枝”組成。這種“樹枝”的結構與之前的文獻報道的以Rb2SO4為結構控制劑所獲得的棒狀樹枝有所不同。研究表面，硫酸鹽中的陽離子對WO3納米材料的結構控制具有重要作用。本實驗中所使用的（NH4）2SO4中含有的銨根離子導致了W03沿著二維方向生長形成片狀結構。這種結構具有較大的比表面積，有利于離子的嵌入/脫出，從而有利于發揮其電致變色性能，因此本實驗側重于對5h的樣品的分析。

為了進一步認識納米樹薄膜的微觀結構，對樣品進行了TEM和XRD測試。首先將薄膜從基底上刮下，再在酒精中超聲處理使其破碎，然后滴在銅網上進行TEM觀察，如圖4.2所示。從圖中可以看出，納米片的寬度約50-80 nm，長約200- 300 nm。從照片對比度并結合SEM照片的分析，可知納米片的厚度大概在5-20 nm之間。
