三氧化鎢納米線陣列的可控制備

【中鎢在線新聞網(wǎng)-鎢新聞】

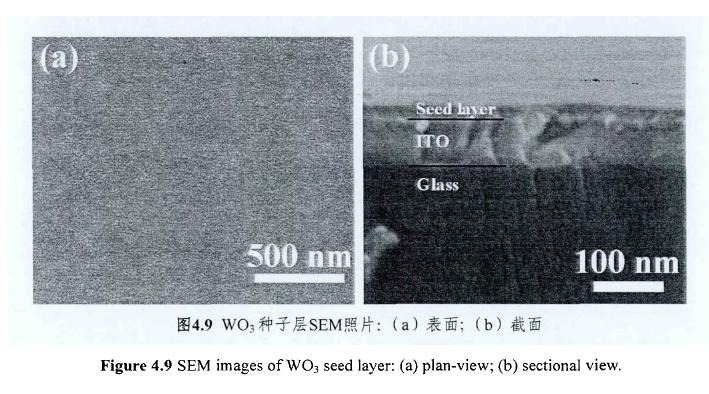

先將氟摻雜氧化錫(FTO)玻璃裁成15mmX20mm大小，然后在丙酮、乙醇和水中分別超聲清洗10min。再通過(guò)溶膠凝膠法在清潔的FTO玻璃表面沉積一層種子層，制備方法簡(jiǎn)述如下:將30gNa2WO4溶于250m!水，加入過(guò)量的濃鹽酸獲得活性鎢酸沉淀，用去離子水清洗并離心直至濾液中檢測(cè)不到氯離子，然后將一定量的活性鎢酸沉淀溶于過(guò)氧化氫中，制得溶膠，并旋涂于FTO表面，經(jīng)400℃熱處理30min獲得種子層，其厚度約20nmSEM照片如圖4.9所示。

在用水熱法制備W03納米結(jié)構(gòu)時(shí)，主要通過(guò)控制結(jié)構(gòu)引導(dǎo)劑的種類和濃度來(lái)獲得不同的納米結(jié)構(gòu)，常用的有Na,K,Rb等堿金屬的硫酸鹽以及硫酸銨等。根據(jù)文獻(xiàn)報(bào)道，以Rb2SO4為引導(dǎo)劑易合成納米片狀結(jié)構(gòu)，以K2SO4為引導(dǎo)劑易合成納米帶狀結(jié)構(gòu)，以Na2S04為引導(dǎo)劑易合成納米棒狀結(jié)構(gòu)，而以((NH4)2S04為引導(dǎo)劑則易形成納米線狀結(jié)構(gòu)。因此選擇(NH4)2SO4作為結(jié)構(gòu)引導(dǎo)劑，并通過(guò)控制濃度來(lái)調(diào)控結(jié)構(gòu)。具體方法如下:鎢酸鈉粉末3.29g溶于76ml去離子水中，用3MHC1溶液調(diào)節(jié)pH值至2.0。然后加入一定量的硫酸按作為W03的結(jié)構(gòu)控制劑，硫酸按的加入量為0,2.64g(0.2M)和9.9g(0.75M)o攪拌1h后，倒入聚四氟乙烯為內(nèi)襯的不銹鋼水熱反應(yīng)釜中，在烘箱中加熱至180℃保持4h，獲得產(chǎn)物用去離子清洗后在60℃下干燥12h。

鎢制品生產(chǎn)商、供應(yīng)商：中鎢在線科技有限公司

詳情查閱：www.tungsten-oxide.com

訂購(gòu)電話：0592-5129696短信咨詢：15880262591

電子郵件：sales@chinatungsten.com

鎢圖片網(wǎng)站：http://image.chinatungsten.com

鎢視頻網(wǎng)站：http://v.chinatungsten.com

鎢新聞、價(jià)格手機(jī)網(wǎng)站，3G版：http://3g.chinatungsten.com

關(guān)注微信公眾號(hào)“中鎢在線”，了解每日鎢鉬最新價(jià)格
