水熱反應(yīng)時(shí)間對(duì)三氧化鎢薄膜的生長(zhǎng)的影響

【中鎢在線新聞網(wǎng)-鎢新聞】

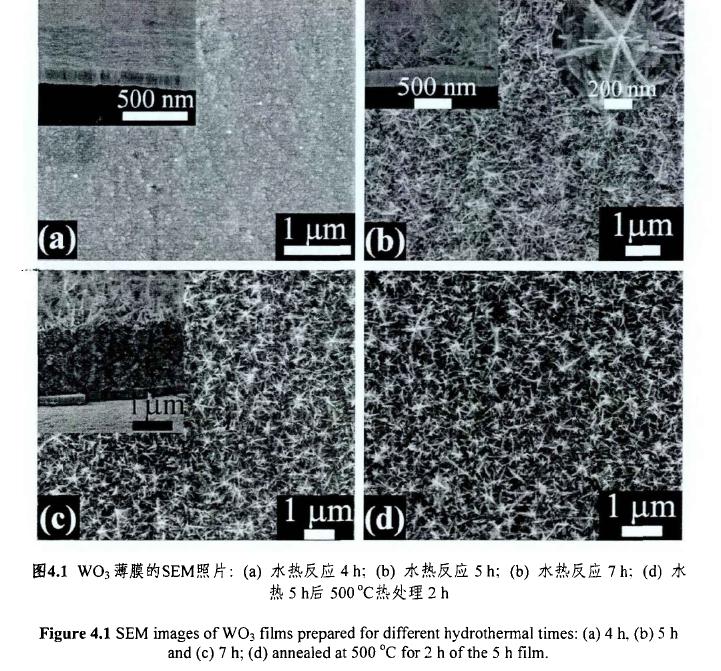

為了研究水熱反應(yīng)時(shí)間對(duì)三氧化鎢薄膜的生長(zhǎng)的影響，將不同時(shí)間制備的樣品進(jìn)行了掃描電鏡觀察，如圖4.1所示。從截面形貌SEM照片可以看出，所制備的薄膜均含有一層約200 nm左右的致密層，這可能是預(yù)氧化形成。對(duì)于水熱反應(yīng)時(shí)間為4h的樣品，除了致密層之外，沒有形成其他結(jié)構(gòu)。而對(duì)于5h的樣品，在致密層之上生長(zhǎng)了一層約550 nm厚的樹狀等級(jí)結(jié)構(gòu)陣列。延長(zhǎng)反應(yīng)時(shí)間至7h后，該層厚度增加至1.6 um，其表面仍然保留樹狀等級(jí)結(jié)構(gòu)陣列，但是內(nèi)部變得密實(shí)。這是由于隨著水熱反應(yīng)時(shí)間的延長(zhǎng)，具有等級(jí)分形結(jié)構(gòu)的“樹枝”持續(xù)生長(zhǎng)并衍生出新的樹枝，相互交叉堆積呈密實(shí)層。而對(duì)于Sh的樣品，其厚度較薄，樹狀結(jié)構(gòu)尚未發(fā)生明顯的相互堆積，大多數(shù)的“納米樹”垂直于基底生長(zhǎng)，從而具有多孔性的表面。放大的SEM照片顯示，每一棵“納米樹”由數(shù)根(典型的是六根)納米片狀“樹枝”組成。這種“樹枝”的結(jié)構(gòu)與之前的文獻(xiàn)報(bào)道的以Rb2SO4為結(jié)構(gòu)控制劑所獲得的棒狀樹枝有所不同。研究表面，硫酸鹽中的陽(yáng)離子對(duì)三氧化鎢納米材料的結(jié)構(gòu)控制具有重要作用。本實(shí)驗(yàn)中所使用的（NH4）2SO4中含有的銨根離子導(dǎo)致了三氧化鎢沿著二維方向生長(zhǎng)形成片狀結(jié)構(gòu)。這種結(jié)構(gòu)具有較大的比表面積，有利于離子的嵌入/脫出，從而有利于發(fā)揮其電致變色性能，因此側(cè)重于對(duì)5h的樣品的分析。

鎢制品生產(chǎn)商、供應(yīng)商：中鎢在線科技有限公司

詳情查閱：www.tungsten-oxide.com

訂購(gòu)電話：0592-5129696短信咨詢：15880262591

電子郵件：sales@chinatungsten.com

鎢圖片網(wǎng)站：http://image.chinatungsten.com

鎢視頻網(wǎng)站：http://v.chinatungsten.com

鎢新聞、價(jià)格手機(jī)網(wǎng)站，3G版：http://3g.chinatungsten.com

關(guān)注微信公眾號(hào)“中鎢在線”，了解每日鎢鉬最新價(jià)格
