三氧化鎢納米樹(shù)薄膜的電致變色性能

【中鎢在線新聞網(wǎng)-鎢新聞】

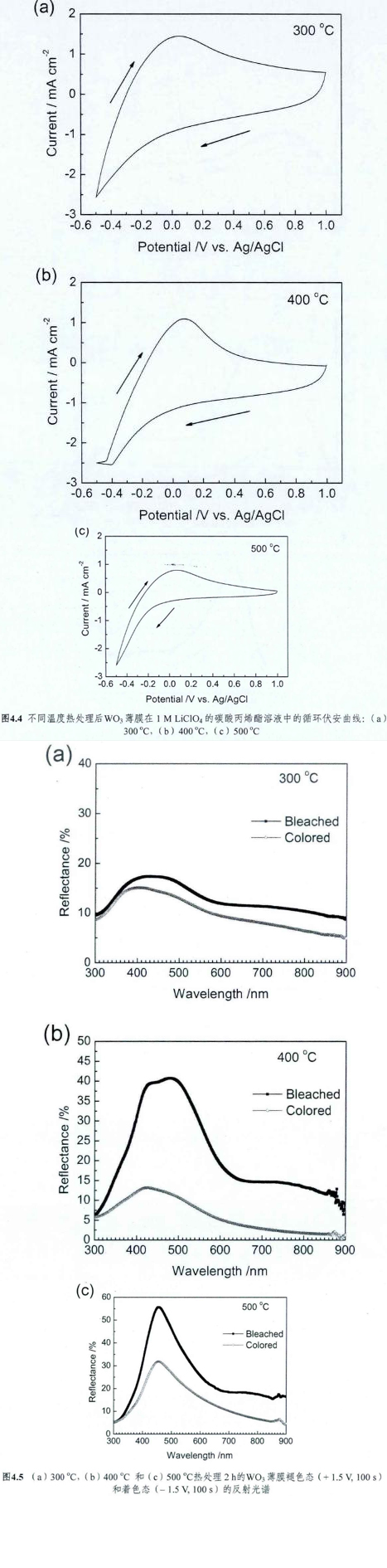

為評(píng)價(jià)三氧化鎢納米樹(shù)薄膜的電致變色性能，在1MLiClO4的碳酸丙烯醋(PC)溶液中進(jìn)行循環(huán)伏安測(cè)試，掃描范圍為一0.5至1.0 V之間，掃描速度50 mV-1循環(huán)伏安曲線如圖4.4所示，當(dāng)正向掃描時(shí)，隨著電壓的增大，電流從負(fù)值升至最大值然后減至0，對(duì)應(yīng)于三氧化鎢薄膜的褪色過(guò)程。而當(dāng)電壓往負(fù)向掃描時(shí)，電流往負(fù)向升至最大值，對(duì)應(yīng)于三氧化鎢薄膜的著色過(guò)程。整個(gè)過(guò)程可用如下的電化學(xué)反應(yīng)表示:WO3+xLi++xe·<——>LixWO3。

嵌入(或脫出)的鋰離子的量可用循環(huán)伏安曲線的面積來(lái)估算，隨著熱處理溫度的升高，w03薄膜的鏗離子存儲(chǔ)能力下降。這是由于熱處理溫度的升高導(dǎo)致薄膜結(jié)晶性增強(qiáng)，且500“C熱處理后三氧化鎢發(fā)生了相轉(zhuǎn)變。從XRD中可以獲知晶胞參數(shù)的減小也導(dǎo)致了鋰離子通道變窄，限制其嵌入和脫出的能力。而發(fā)生相轉(zhuǎn)變后，六方結(jié)構(gòu)中的六角形和三角形鏗離子也不復(fù)存在，進(jìn)一步限制了鋰離子的嵌入和脫出。對(duì)三氧化鎢薄膜進(jìn)行計(jì)時(shí)電流法測(cè)試，電解液仍為1 M LiC10;的PC溶液，施加一方波電壓:-1.5 V 100s， +1.5 V 100s，并用紫外可見(jiàn)光譜儀測(cè)量三氧化鎢薄膜著色和褪色后在300-900nm波長(zhǎng)范圍的反射光譜，如圖4.5所示。光譜中有兩個(gè)反射峰，分別位于420 nm(紫色)和500 nm(綠色)。從外觀上看，三氧化鎢薄膜在著色態(tài)呈深藍(lán)色，褪色態(tài)為綠色。三氧化鎢薄膜的電致變色性能在熱處理后得到了顯著提高，主要原因可能是增強(qiáng)了三氧化鎢薄膜在褪色態(tài)的反射率。水熱制備的三氧化鎢薄膜由于含有較多的氧缺陷和結(jié)合水，顏色較深，熱處理可以減少這些影響。而當(dāng)熱處理溫度上升到500℃后，三氧化鎢薄膜顏色對(duì)比發(fā)生了下降，這主要是由于相變導(dǎo)致的。相變使六方結(jié)構(gòu)三氧化鎢中的的鋰離子通道被破壞，使鋰離子的嵌入變得困難,這與循環(huán)伏安測(cè)試結(jié)果相一致。

鎢制品生產(chǎn)商、供應(yīng)商：中鎢在線科技有限公司

詳情查閱：www.tungsten-oxide.com

訂購(gòu)電話：0592-5129696短信咨詢：15880262591

電子郵件：sales@chinatungsten.com

鎢圖片網(wǎng)站：http://image.chinatungsten.com

鎢視頻網(wǎng)站：http://v.chinatungsten.com

鎢新聞、價(jià)格手機(jī)網(wǎng)站，3G版：http://3g.chinatungsten.com

關(guān)注微信公眾號(hào)“中鎢在線”，了解每日鎢鉬最新價(jià)格
